产品介绍：

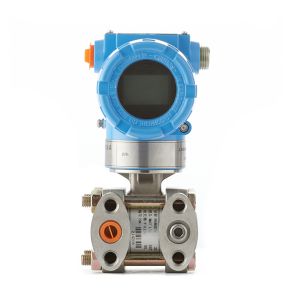

3151DP5B22TM7B1K智能压力变送器作为一种高精度智能型的现场差压参数的检测仪表，用来测量各种介质在液体，气体和蒸汽状态下的差压、压力，液位的参数，并将被测的差压参数转换成4-20mA标准电信号输出，同时采用HART协议，具有与手操器或上位机进行通讯的功能，变送器具有输出参数组态功能，能适应不同用户的需要。它可以精确地测量差压、液位、真空度和比重。
内部具有测量温度参数传感器，提高了变送器环境温度影响补偿性能，由于该传感器与被测介质直接接触，所以同时可获得与传感器所接触的介质的温度信息。
变送器除了能够测量、显示及用数字信号传输变送器所测的压力参数外，还能够显示及用数字信号传输传感器本体与被接触介质的温度参数，变送器配置的现场数字显示表可以直接显示测量压力值、输出模拟电流值、被测压力对应设定量程的百分比值、传感器本体与其被接触介质的温度值。本项技术己申请专利。
变送器提高了故障恢复能力，大大减少了变送器维护工作量。
采用了SMD技术缩小了电子线路版的体积，在变送器壳体上设计了非接触式就地零点和量程调整和LCD液晶显示参数组态按扭，便于现场调整零点和量程及设置所需的现场显示参数，变送器内有独立的电磁干扰抑制电路，软件上采用了多重关键参数冗余保护措施，软件抗干扰措施，提高了产品的可靠性。
变送器有LCD液晶显示表。LCD液晶显示表采用多参数循环显示方式工作。
该变送器具有HART协议远程通讯功能，在实现压力测量的同时，增加了传感器本体与被接触介质的温度检测功能，为用户提供了更多的现场工况信息，有利于用户提高过程控制的效果。
变送器具有防尘结构，安装、使用和调校都方便简单。接线端子和电子线路板放置在变送器上部的密封电气腔室内，且彼此相互隔离开。所以现场接线时，放大器仍在密封状态下工作。变送器具有反极性保护措施，防止由于电源接反而损坏变送器。工作时的容积变化量小于0.16毫升，可防止被测介质液柱过大变化，因而可不需为补偿容积变化量而增置冷凝器或液位筒。变送器与被测介质接触部分的零部件，选用316L不锈钢材料。采用表面贴装的电子元件和插拔式设计制造的印制电路板，使故障少，维护方便，通用性强，减少了备品备件，降低了维修成本。
本产品外形精巧，重量轻，测压接口兼容3151普通型智能压力变送器，可全系列替代市场上广泛使用的1151、3051系列模拟式或智能式压力变送器使用。

产品基本性能及主要功能

1. 测量参数类型：
差压

2. 测量范围：

产品型号

可调量程范围

（KPa）

推荐使用

量程范围

（KPa）

量程上

下限

（KPa）

最大工作

压力

（MPa）

基本误差

准确度

等级

对推荐使用量程范围内的基本误差为±0.075%FS变送器
变送器的基本误差（FS）=±{0.075+0.0075*[(变送器量程上限/变送器校验量程)-10]}%

3. 与传感器接触的介质温度范围：
-40～85℃
4. 显示参数
测量压力值
输出模拟电流值
被测压力对应设定量程的百分比值
传感器本体与其接触介质的温度值
5. 输出信号：
4～20 mA DC 压力参数模拟信号与压力、温度数字信号，使用HART协议

6. 主要组态功能：
零点迁移、量程、工程量单位、阻尼时间、超限报警、输出4～20 mA 电流标定、写数据保护、输出函数、出厂数据恢复。
7. 外壳防护等级：IP67

结构与原理

3151变送器由传感器和电子线路板两部分组成，传感器部分包括：敏感元件、直接数字电容电路、温度传感器和特征化EEPROM等组成；电子线路板部分包括：微处理器、数/模信号转换器、数字通信和存储器EEPROM等几部分组成，完成压力信号到4-20mADC的转换。

变送器功能方块图

B1 2英寸管道安装支架 B3 2英寸管道安装平支架变送器

变送器安装于2英寸管道上的支架 变送器垂直安装于2英寸管道上的支架

碳钢结构，配有碳钢U型螺栓 碳钢结构，配有碳钢U型螺栓

聚氨酷喷漆聚氨酷喷漆

B2 面板安装支架

变送器安装于面板或墙上用的支架

碳钢结构，配有碳钢螺栓

聚氨酷喷漆
