气动调节蝶阀77/78-31100
产品信息
产品名称：
 气动调节蝶阀77/78-31100
产品型号：
 77/78-31100
产品类别：
 气动蝶阀
产品价格：
 面议
产品产地：
产品特点

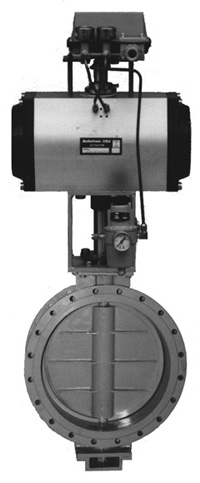

77/78-31100系列气动调节蝶阀是一种低负载型蝶阀，主要适用于对低压介质的流量、压力控制。它是由阀部分和齿轮、齿条式双活塞气动执行机构二部分组成。该系列蝶阀具有结构简单、操作方便、重量轻等特点，能广泛用于石油、化工、冶金、电站和轻工等行业的自动控制和远程控制。

产品特点：

77/78-31100系列气动调节蝶阀的阀体采用钢板焊接结构，阀部分按其结构分为开放型和后座型二种(见图一)，开放型为无阀座结构，因此泄漏量较大，后座型是在开放型结构的基础上增加了阀座，因而其泄漏量较开放型结构有较大改善。阀盖形式分为标准型和外轴承型二种，标准型适用于口径DN500以下，外轴承型适用于口径DN600以上。执行机构采用进口的齿轮、齿条式双活塞气动执行机构、具有输出力大而平稳、机构轻巧、重量轻等优点。

分享到：



公称通径DNmm

100

150

200

2500

300

350

400

450

500

开放型Kv

60o

225

538

965

1480

2165

2793

3770

4730

61]8

90o

460

1095

1945

2990

4438

5810

7695

9400

11200

后座型Kv

60o

125

380

668

1140

1705

2295

3060

3820

4695

90o

240

730

1300

2200

3400

4695

6295

7795

9765

公称通径DN（mm）

600

700

800

900

1000

1100

1200

1300

1400

开放型Kv

60o

8655

12425

15170

18680

24760

27850

35730

39160

44210

90o

17450

24000

26560

39000

48670

58100

70000

80980

88430

后座型Kv

60o

7090

9600

12600

16450

20220

23900

28800

33590

41980

90o

14480

23800

27000

34960

41200

52000

62470

73000

85700
